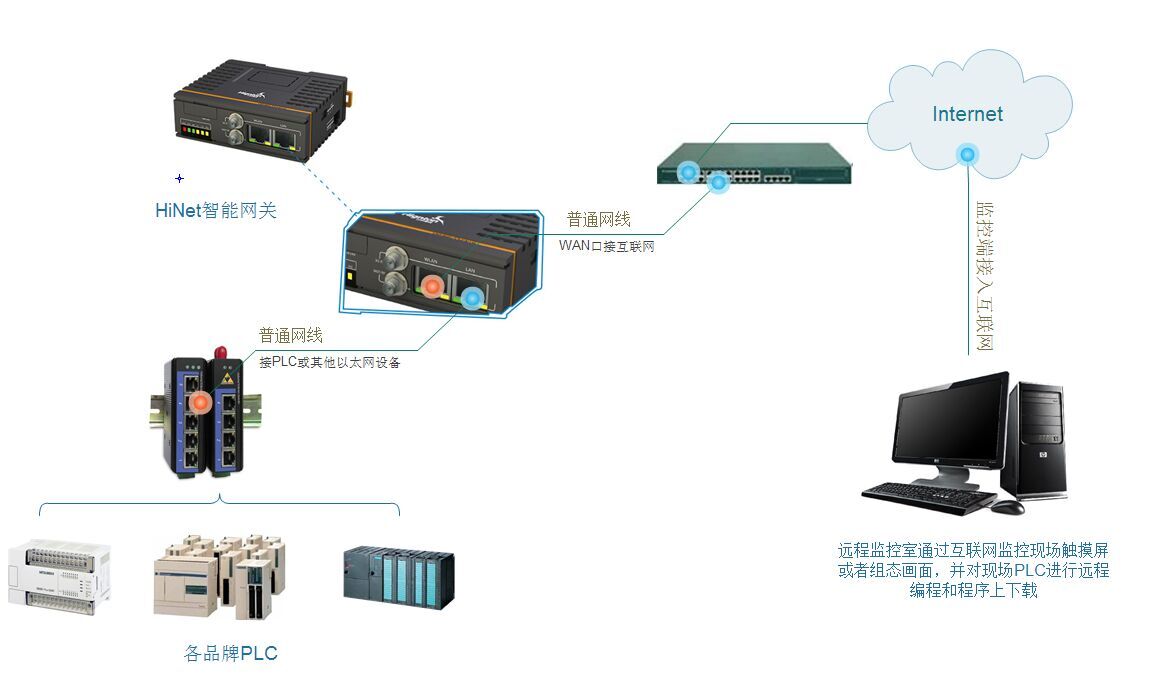

    HiNet工業智能網關支持所有主流PLC，以西門子200 SMART為例。200 SMART PLC為設備控制核心，HiNet智能網關為數據遠程采集終端，順利獲得4G、5G、wifi及以太網等通信方式順利獲得VPN over P2P的專用安全通道直接將PLC的程序及運行參數采集至PC、LED顯示屏等監控終端。



依靠監控終端的step7、WINCC等編程或上位機軟件實現對遠程PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等功能。

網關連接WIFI上網，西門子200 smart plc連接網關LAN口通信
 第二步：進工業網關后臺，配置網關

1、安裝驅動包（南向驅動）
點擊“軟件中心-驅動包管理”，點擊【刷新列表】-【可用軟件包】，根據PLC安裝相應的驅動包，西門子200 smart plc選擇 siemens_s7_tcp_rw_driver最新版，點擊【安裝】。
注意：or為只讀，rw表示可讀可寫，需要遠程控制變量則選擇rw的驅動包




2、安裝傳輸包（北向驅動）
點擊“軟件中心-傳輸包管理”，點擊【可用軟件包】，選擇思普云傳輸包super_json_tcp_cloud最新版，點擊【安裝】。




3、設置采集通道
點擊“工控?cái)?shù)據-通道管理”，勾選通道開關，設備驅動選擇西門子驅動包super_json_tcp_cloud，數據中心選擇思普云（手動輸入無效）。如需遠程控制變量寫入，則勾選控制開關，設置遠程控制密碼。設置完成點擊【保存&應用】。
注意：遠程控制密碼必須為8位數





4、修改網關LAN口IP
點擊【通訊設置】-【LAN設置 】，修改IPV4地址，網關IP需要與PLC IP在同網段，點擊【保存應用】。電腦需添加與網關同網段IP，返回網關后臺—【重啟網關】。



第三步：配置思普云
瀏覽器輸入iot.idosp.net打開思普云登錄界面，輸入思普云賬號密碼點擊【登錄。】

1、添加產品
點擊產品設備-產品管理，點擊【新增】，紅框?yàn)楸靥铐?xiàng)，

產品名稱、產品類別	PLC品牌、PLC系列、協議名稱	觸發模式采集周期	普通模式采集周期	存儲模式采集周期
自定義	根據PLC選擇	打開實時數據界面時按觸摸模式采集周期采集數據，設置1000ms表示1秒采集一次。目的是為節省流量	只要網關聯網成功，并與PLC正常連接。實時數據就會按普通模式采集周期不斷采集	在普通模式的基礎上加了存儲功能，需要?dú)v史數據或需要設置報警參數，則必須開啟存儲模式采集周期


配置點表
選擇產品點擊【點表配置】，點擊【新增】，點表根據PLC程序里的變量配置，

變量名、單位	寄存器類型、地址、數據類型	變比、偏移	觸發模式、普通模式、存儲模式	讀寫權限
自定義	根據變量配置	對采集上來的數據進行乘法和加法計算， 例如，采集的原始數據為3，變比設置為10，偏移設置為2，那么平臺上實時數據顯示的最終值等于3*10+2=32	設置了哪一種采集模式周期，哪一種模式就選采集， 例如，觸發模式采集周期設置1000ms，則觸摸模式選采集	需要遠程控制變量則選“讀寫”



2、添加設備
點擊產品設備-設備管理，點擊【新增】，填寫設備名稱、設備所屬客戶、設備負責人、負責人手機號，產品名稱選擇剛才添加的產品，點擊【確定】。

3、設備綁定工業智能網關
點擊【綁定網關】，選擇與PLC連接的工業智能網關，如不知道網關的思普云ID，可進網關后臺查看。
注意：設備IP填PLC的IP，且PLC的IP要與工業智能網關LAN口IP在同網段，此處網關LAN口IP為192.168.9.99，PLC的IP為192.168.9.12，都是9網段，則不需要修改網關LAN口IP。
如需修改可在網關后臺點擊“通訊設置-LAN設置”，修改IPv4地址。



4、強制同步點表
綁定網關后，網關會自動同步點表并重啟網關，立即點擊強制同步點表會提示“設備不在線”，待網關自動重啟完再【強制同步點表】。


5、查看實時數據
點擊網頁右上角大數據中心圖標進思普云大數據中心查看實時數據，點擊“實時監控-實時數據”查看數據。


點擊“歷史數據”——“數據展示”，查看歷史記錄

點擊“遠程控制”，“0表示開啟，1表示關閉”
