西門子200smart數據網關采集數據流程

發布時間：2022-11-25

閱讀量：55次

調試準備：

需要準備的材料：HINET 數據網關、現場安裝西門子 200 smart、網線等；

網關和 PLC 的連接方式：網關 LAN 口直接和 PLC 網線連接；


PLC 和網關的 IP 地址以及現場聯網條件說明：

西門子 200 smart 的 IP：192.168.2.1

網關 LAN 口 IP：192.168.2.10

現場聯網方式：4G

測試需要達到的目的：網關采集西門子 200 smart 的數據發送到思普云服務器，在思普云大數據中心監控實時數據。

使用步驟：
1. 網關聯網，插入 4G 卡，網關 4G 指示燈亮表示已聯網。

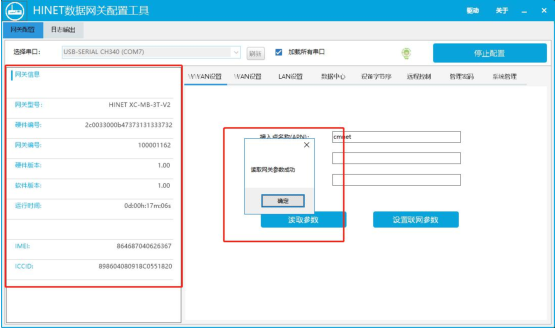

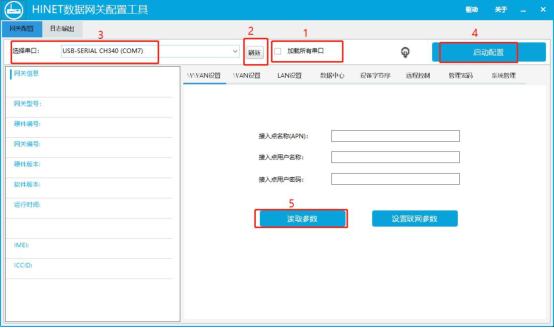

2. 網關調試口用 USB 線接電腦，打開 HINET 數據網關配置工具，

獲取網關信息步驟如下，

•勾選“加載所有串口”；
•點擊：“刷新”；

•選擇串口；

•點擊“啟動配置”；

•點擊“讀取參數”。

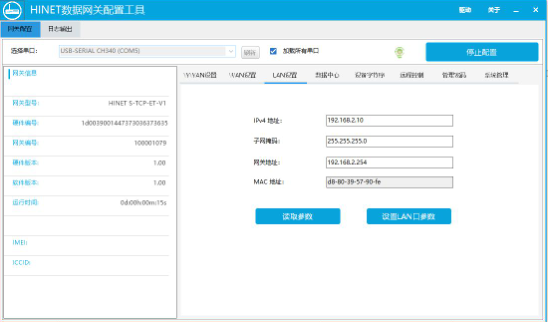

3. （LAN 口 IP 要跟 PLC 的 IP 在同網段）點擊【LAN 設置】，點擊【讀取參數】，修改 IPV4的地址為 192.168.2.10。

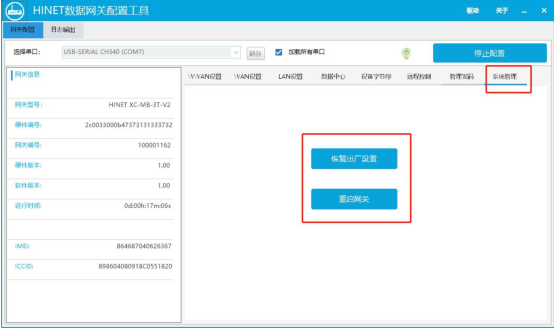

4. 點擊【系統設置】下的【重啟網關】。

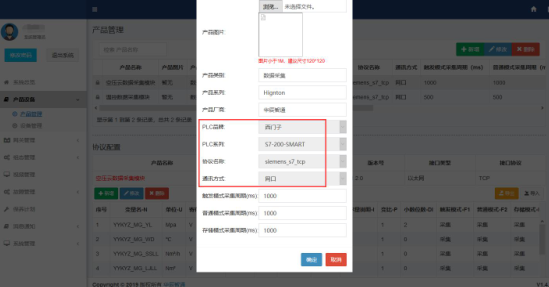

5. 新增產品：登錄思普云，選擇產品管理點擊【新增】，填寫 PLC 信息，如下圖所示，（采集周期單位為：毫秒，三種模式任選一種多或多種。）

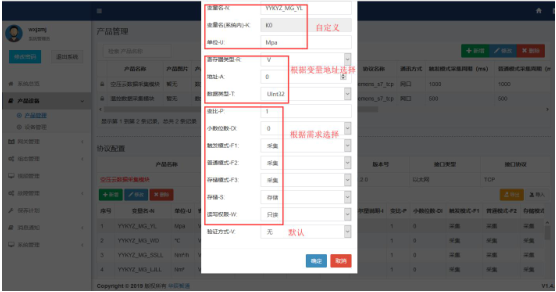

6. 新增點表：選擇新建的產品，點擊【協議配置】下的【新增】，填寫變量信息，如下所示，

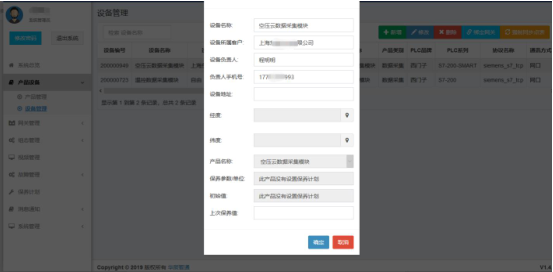

7. 新增設備：選擇設備管理點擊【新增】，填寫設備信息，如下圖所示，

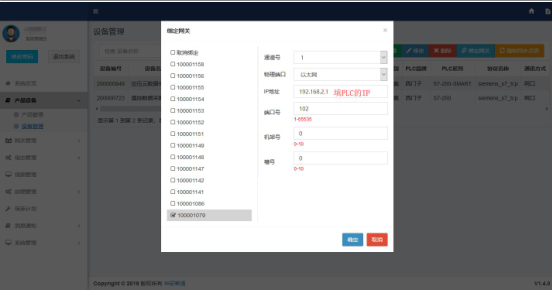

8. 綁定網關：選擇設備點擊【綁定網關】，勾選網關，填寫 PLC 的 IP，其他默認即可，如下圖所示，

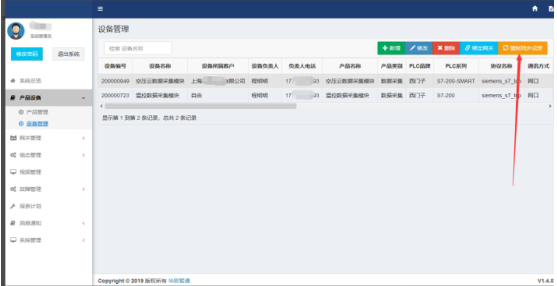

9. 強制同步點表：選擇設備點擊【強制同步點表】，（強制同步點表后網關會自動重啟）如下圖所示，

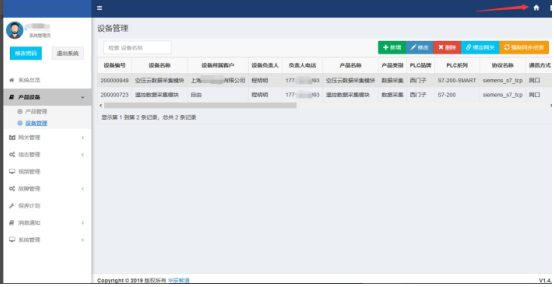

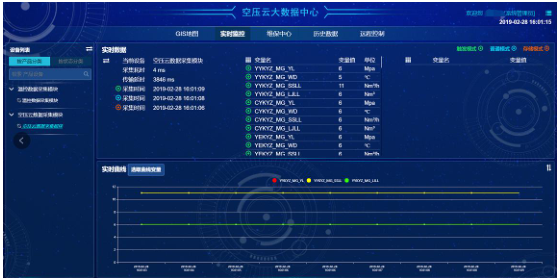

10. 查看實時數據：點擊網頁右上角的 圖標，進入思普云大數據中心，在設備列表點擊設備后，再點擊【實時監控】下的【實時數據】。

教程中使用到的軟件以及相關指導說明請?jiān)L問：http://www.yycxwang.com/download/
