三菱FX2NPLC采集數據教程

發布時間：2022-11-25

閱讀量：44次

調試準備：

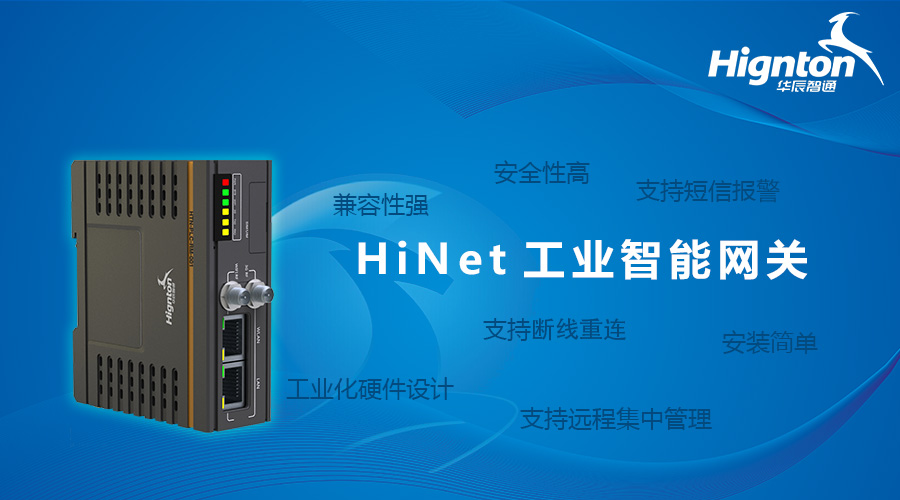

需要準備的材料：HINET 智能網關、現場安裝三菱 FX3U、網線等；

網關和 PLC 的連接方式：網關 LAN 口直接和 PLC 網線連接；

PLC 和網關的 IP 地址以及現場聯網條件說明：

? 三菱 FX3U 的 IP：192.168.250.10

? 網關 LAN 口 IP：192.168.250.9

? 現場聯網方式：WIFI


測試需要達到的目的：網關采集三菱 FX3UPLC 的數據發送到思普云服務器，在思普云大數據中心監控實時數據。


步驟：

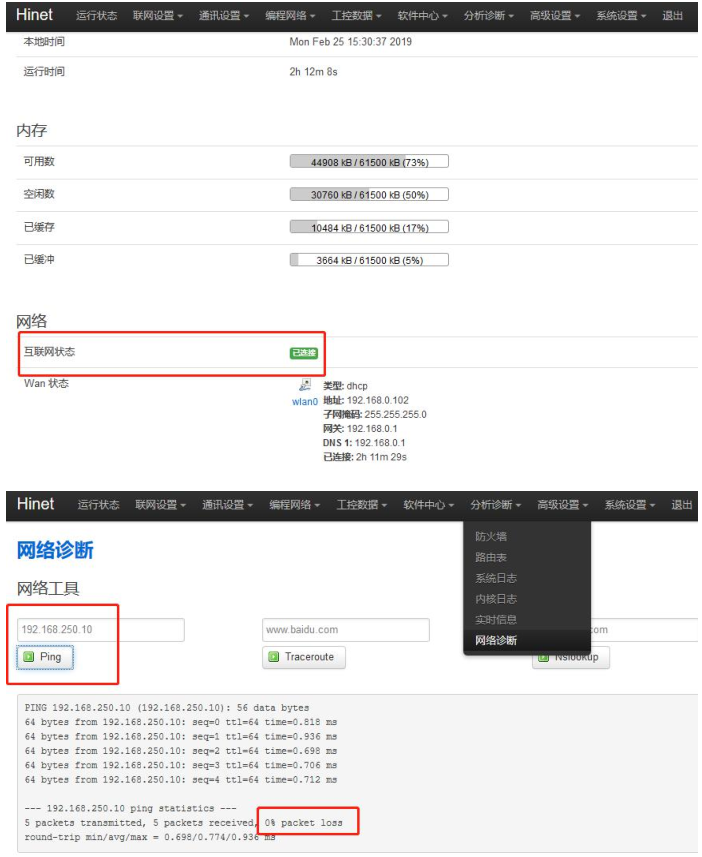

1. 網關已聯網，網關能 ping 通 PLC 的 IP，如下圖所示。

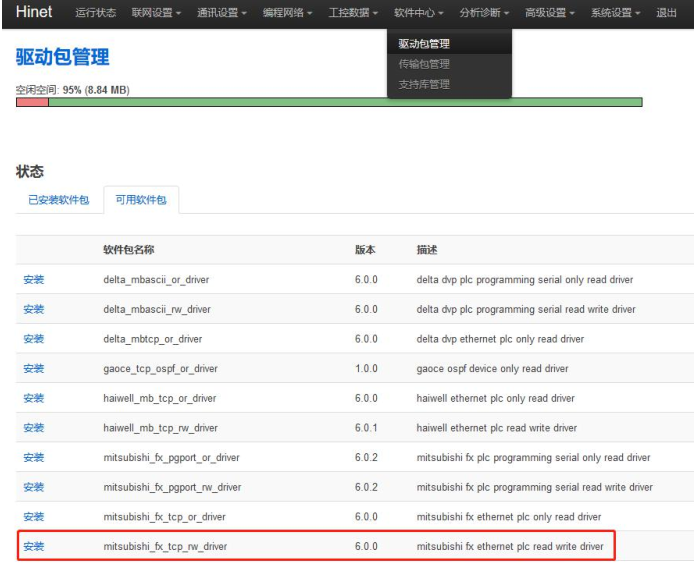

2. 下載驅動包：點擊【驅動包管理】，點擊【刷新列表】，點擊【可用軟件包】，安裝mitsubishi_fx_tcp_rw_driver 6.0.0 版。

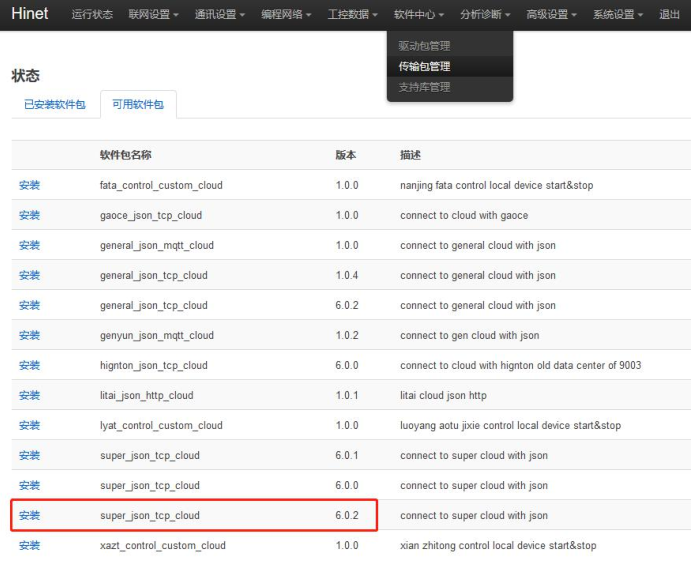

3. 下載傳輸包：點擊【傳輸包管理】，點擊【可用軟件包】，安裝 super_json_tcp_cloud 6.0.2版。

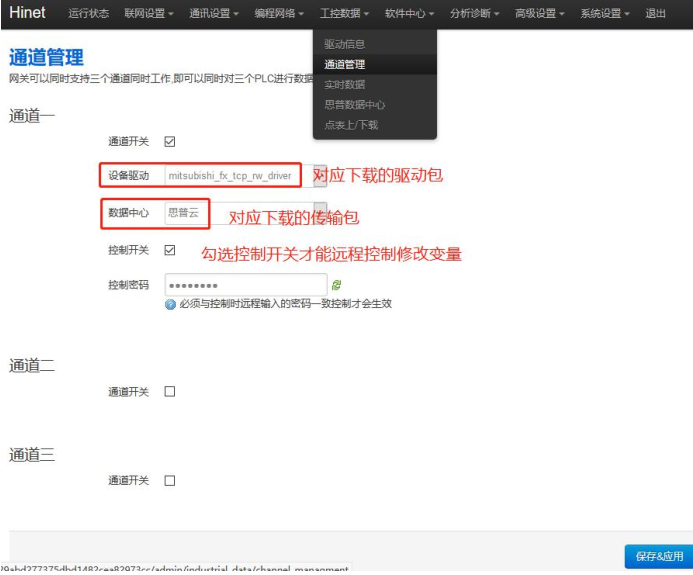

4. 打開通道：設備驅動選擇“mitsubishi_fx_tcp_rw_driver”，數據中心選擇“思普云”，勾選控制開關，密碼設置為 8 位數即可。

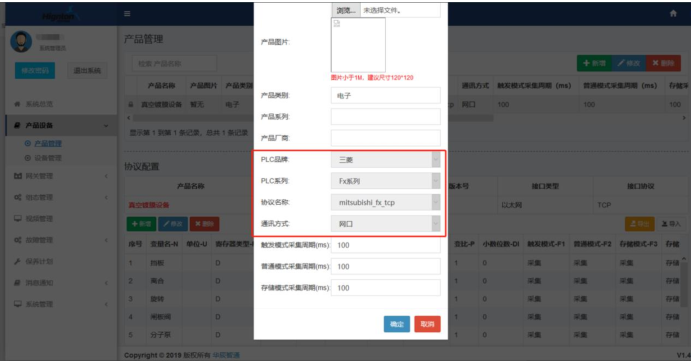

5. 新增產品：登錄思普云，選擇產品管理點擊【新增】，填寫 PLC 信息，如下圖所示，（采集周期單位為：毫秒，三種模式任選一種多或多種。）

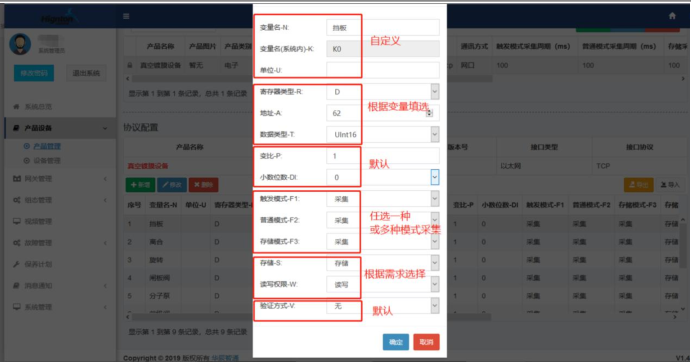

6. 新增點表：選擇新建的產品，點擊【協議配置】下的【新增】，填寫變量信息，如下圖所示，

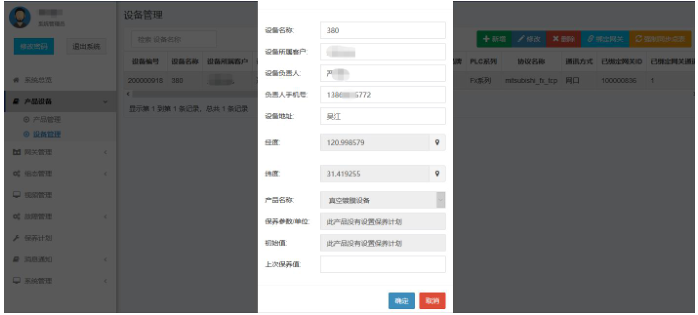

7. 新增設備：選擇設備管理點擊【新增】，填寫設備信息，如下圖所示，

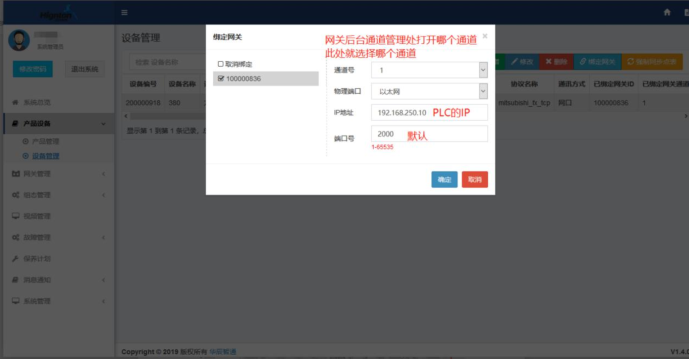

8. 綁定網關：選擇設備點擊【綁定網關】，勾選網關，填寫 PLC 的 IP，其他默認即可，如下圖所示，

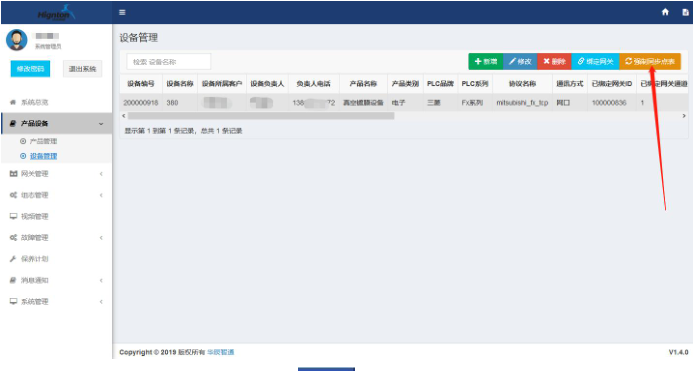

9. 強制同步點表：選擇設備點擊【強制同步點表】，如下圖所示。

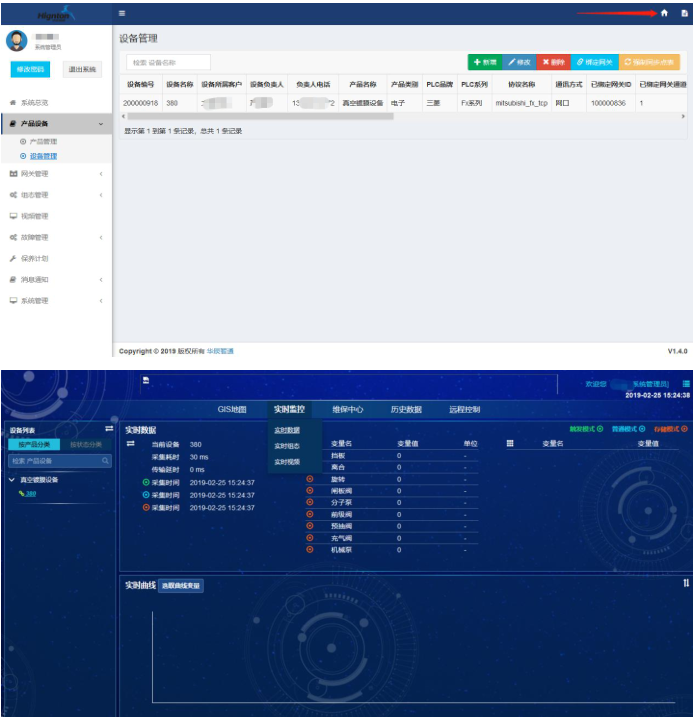

10. 查看實時數據：點擊網頁右上角的 圖標，進入思普云大數據中心，在設備列表點擊設備后，再點擊【實時監控】下的【實時數據】。
