網關綁定PLC案例

發布時間：2022-11-25

閱讀量：23次

1.原理

PLC給予1個寄存器做信號判斷

網關程序定時向PLC發送脈沖信號，PLC根據是否能收到定時收到脈沖信號判斷網關跟PLC是否連接正常，根據收到的脈沖信號值判斷網關聯網狀態。

2. 示例

以下圖示操作，均以南京法塔網關綁定西門子PLC為例：

l 西門子PLC給予M90寄存器作為信號判斷

l 網關定時10分鐘向PLC發送脈沖信號

l 脈沖信號以非0值為高電平，0值為低電平，高電平值狀態（0/1/2/3分別對應 保留/正常/無SIM卡/聯網失敗）

l PLC以陸續在兩個周期收到異常信號或未收到信號作為PLC停機標志

2.1網關后臺安裝驅動包和傳輸包

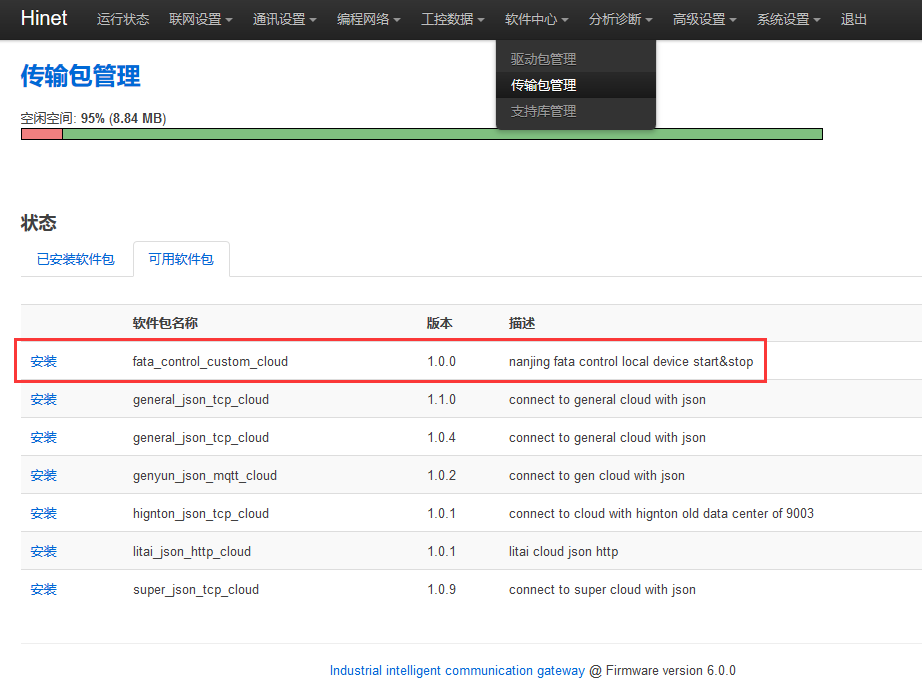

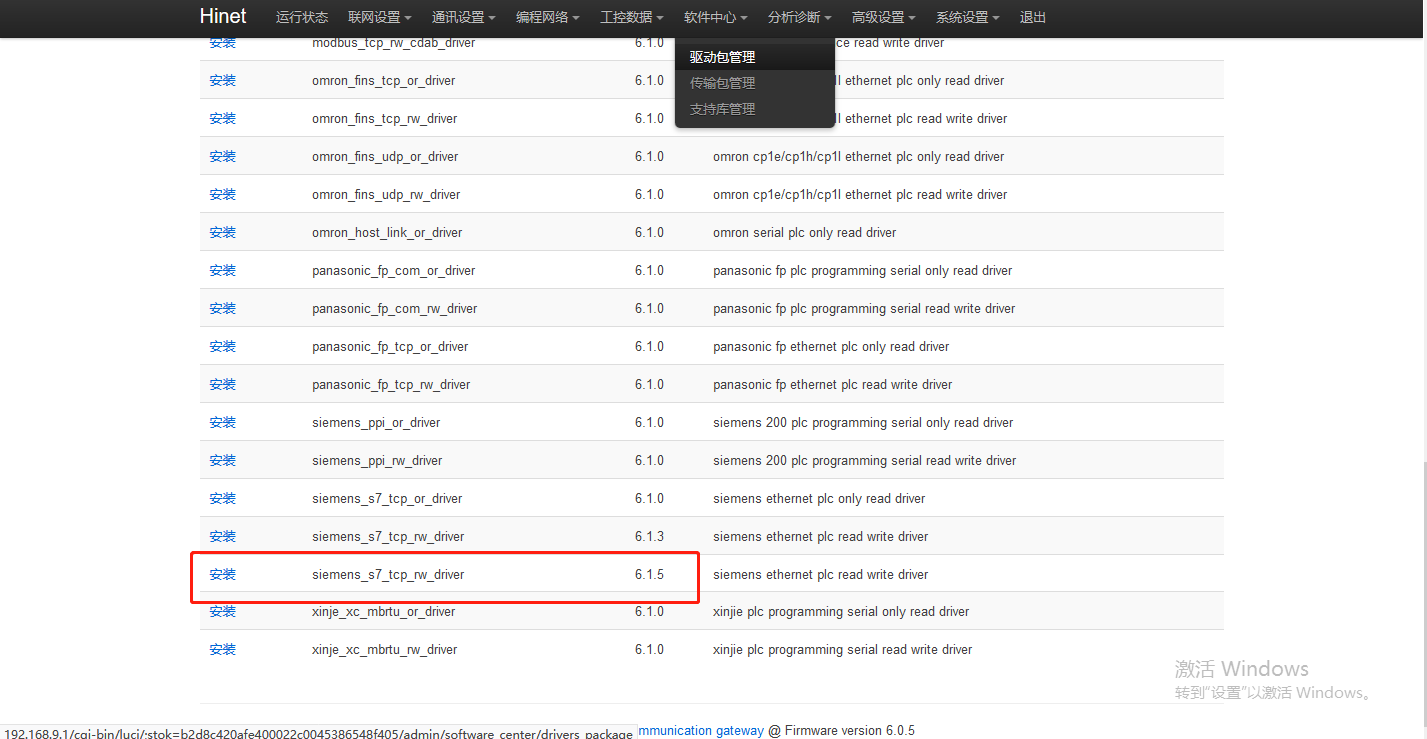

打開軟件中心的驅動包管理，安裝可讀可寫的西門子驅動包。再打開傳輸包管理，安裝fata_control_custom_cloud

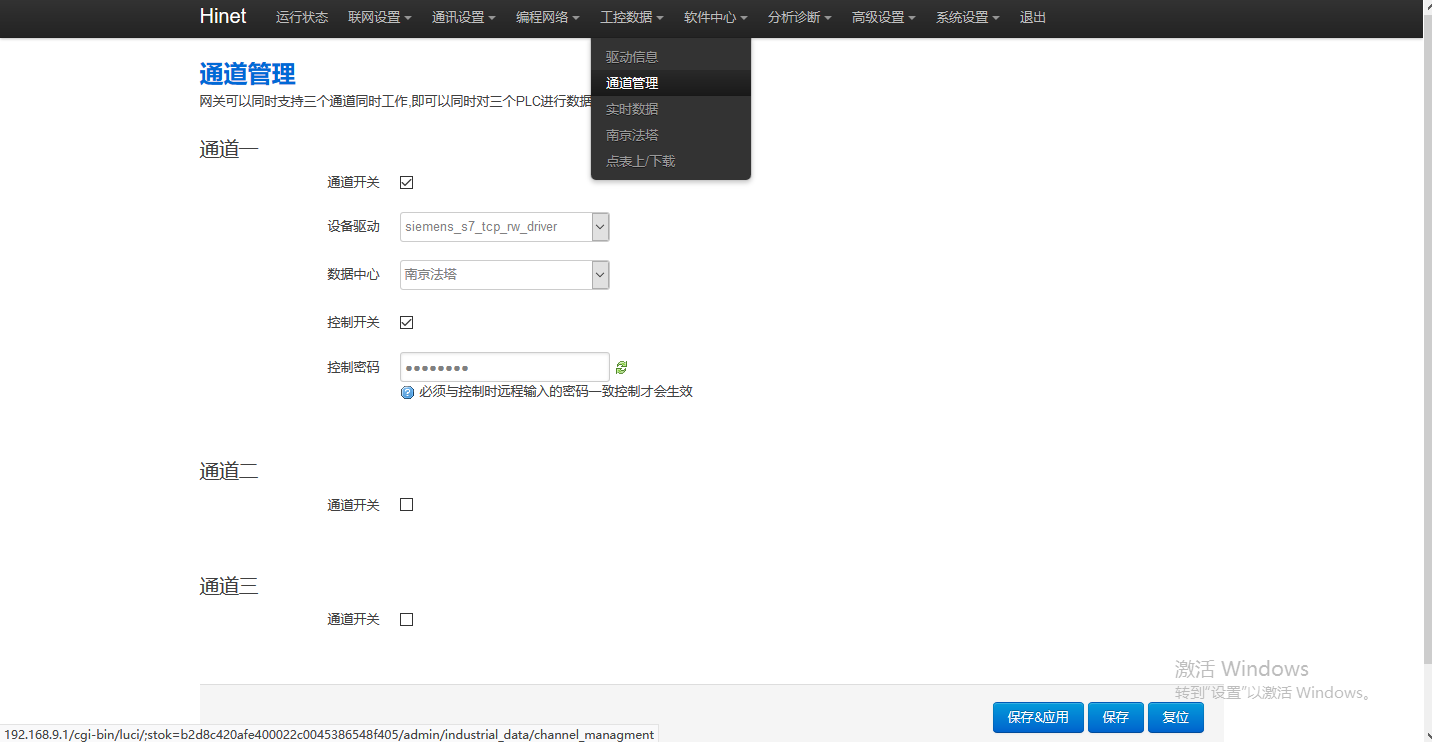

2.2網關后臺通道管理設置

l 打開通道開關

l 選擇設備驅動，設備驅動對應驅動包管理中安裝的驅動包

l 選擇數據中心，數據中心對應傳輸包管理中安裝的傳輸包

l 勾選控制開關，設置控制密碼。控制密碼作為一種安全機制，控制驅動層對PLC進行寫操作。

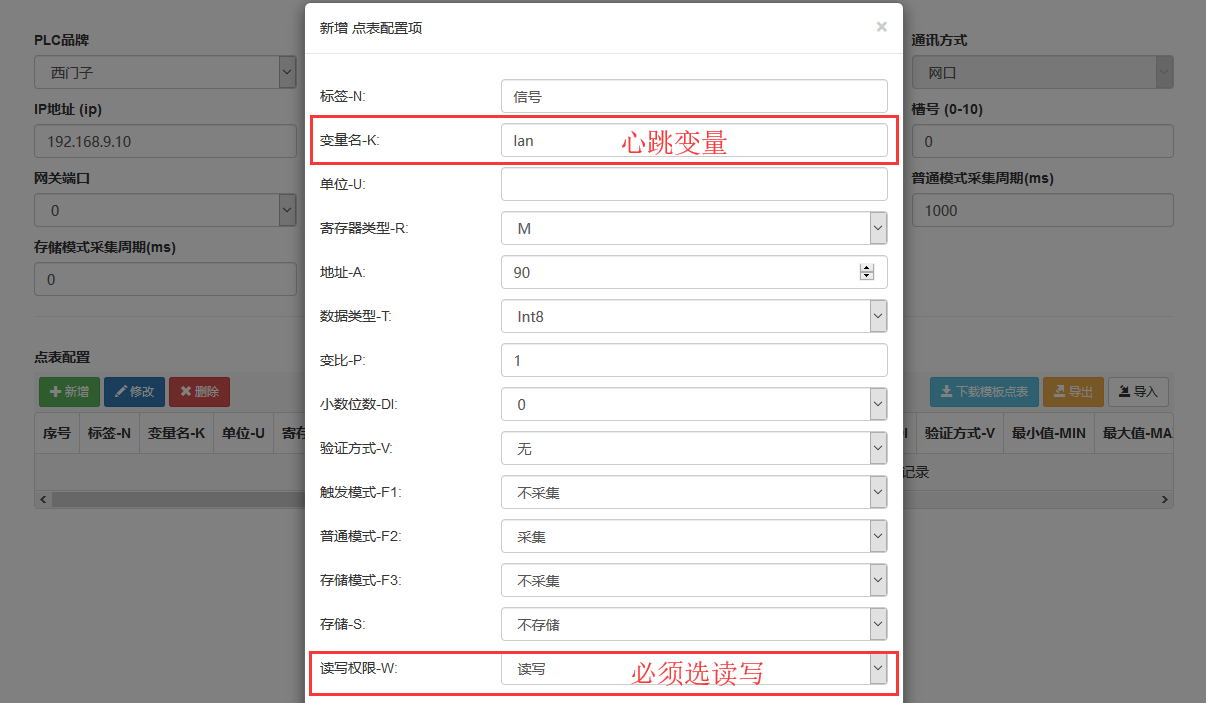

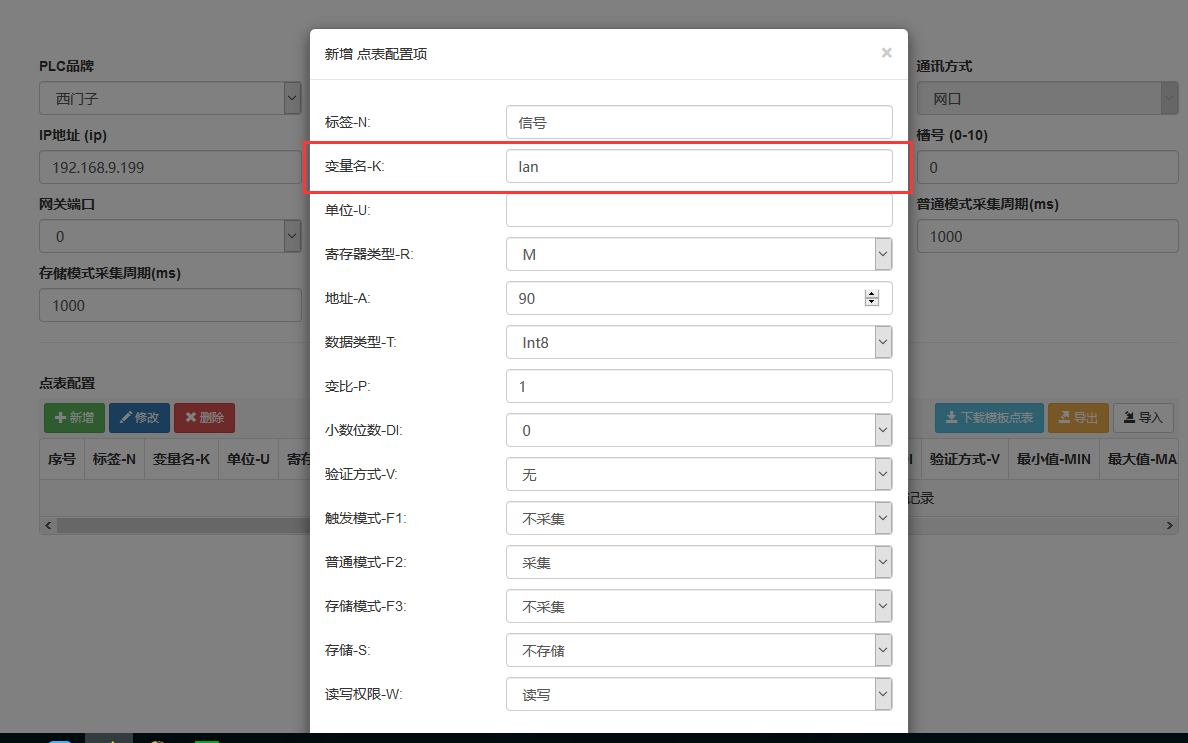

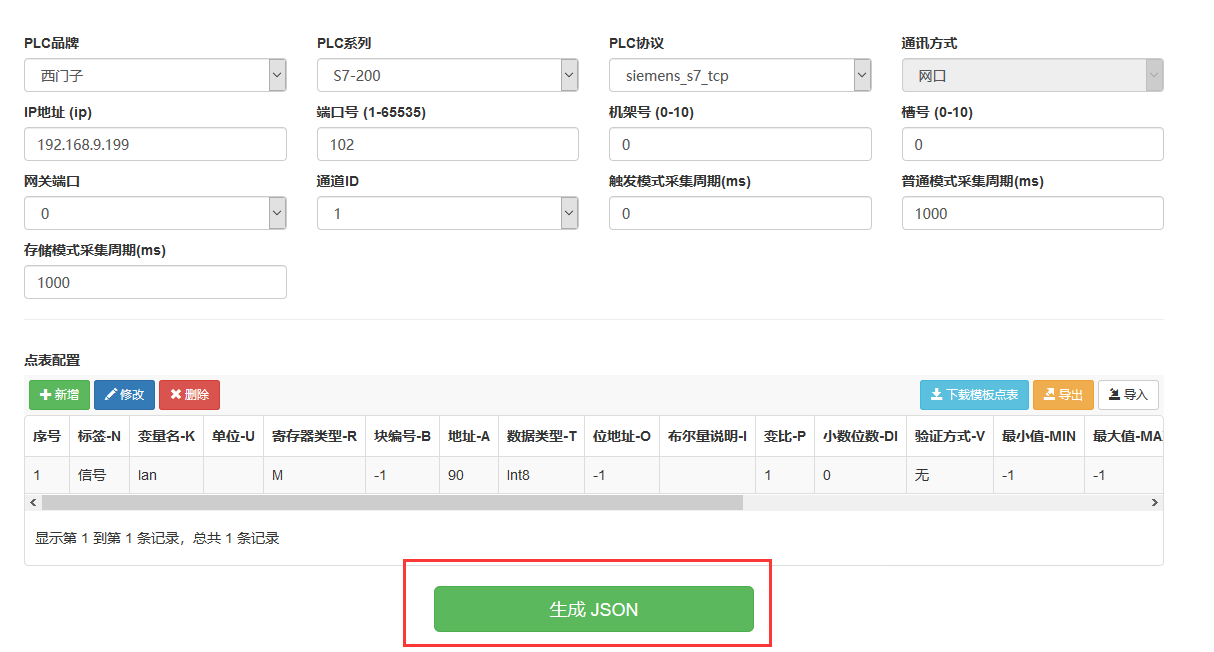

2.3配點表

http://iot.idosp.net/admin/CREATE_JSON.html

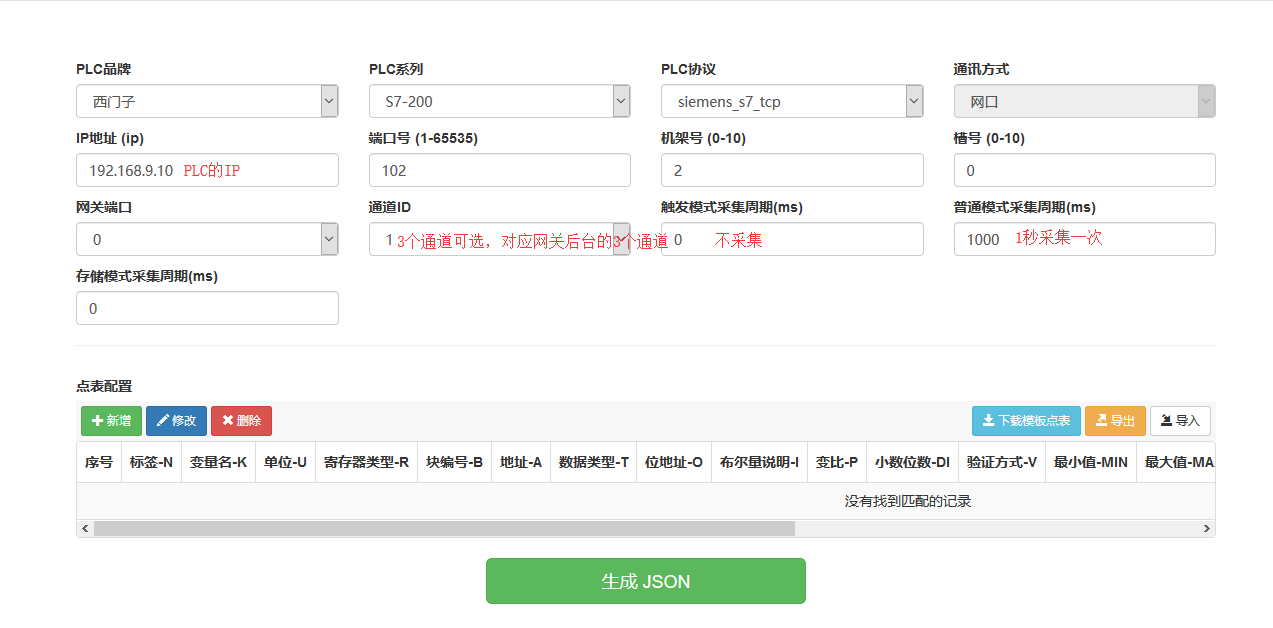

PLC信息包含：PLC品牌、PLC系列、PLC協議、通訊方式、IP地址、端口號、機架號、槽號、網關端口、通道ID、觸發模式采集周期、普通模式采集周期、存儲模式采集周期。其中IP地址填寫PLC的IP地址，通道ID有3個可選，通道 1/2/3分別對應網關后臺通道管理中的3個通道。
